Potřebujete znát přesnou polohu vašich výrobků nebo zaměstnanců v uzavřených nebo otevřených prostorech? Dokážeme sledovat pohyb osob, materiálu nebo zboží v areálech, halách, na výrobních linkách, skladech nebo v dolech. Lokalizační systémy nahrazují chybějící vlastnosti systému GPS.
![](https://edev.autocont-ipc.cz/wp-content/uploads/2020/09/WAS_2D_2_small.png)
WAS – Worker Active-RFID Safety
Systém určený pro detekci a varování osob v oblastech, ve kterých by mohlo dojít k ohrožení jejich života nebo zdraví. Pomáhá zvýšit bezpečnost pracovníků v nebezpečných provozech, například na stavbách.
- V okolí stroje, vozidla nebo jiné technologie vytváří dvě úrovně bezpečnostních zón.
- Na překročení hranice zóny a vstup do nebezpečné oblasti upozorňuje pracovníka i obsluhu stroje zvukovým, světelným a vibračním signálem.
- Standardní reakční doba systému je 1 sekunda při počtu 10 strojů a 20 pracovníků v jedné oblasti.
- Přesnost měření vzdálenosti je méně než 1 metr.
Palubní jednotka:
- Jednotka určená k montáži do stroje nebo na jinou technologii.
- Napájena z palubní sítě stroje.
- Detekuje okolní zařízení systému WAS (personální i palubní jednotky), měří jejich vzdálenost a signalizuje vstup do nebezpečné oblasti.
- Dva samostatné rádiové přijímače pro co nejlepší pokrytí okolí stroje.
- Zvuková a světelná signalizace.
- Detekce pracovníka v kabině stroje.
- Možnost vypnout alarm pro vybrané pracovníky.
- Detekce nastartování a vypnutí stroje.
- GNSS pro určení polohy.
- GSM pro vzdálenou správu.
- Umožňuje dočasnou instalaci bez invazivních zásahů do technologie.
Personální jednotka:
- Osobní tag pracovníka určený k nošení na helmě nebo na rameni.
- Prostřednictvím rádiových signálů jej detekuje palubní jednotka, měří jeho vzdálenost a upozorňuje na vstup do nebezpečné oblasti.
- Zvuková a vibrační signalizace.
- Napájení z Li-Pol akumulátoru, nabíjení přes Micro-USB konektor.
- Výdrž 5 dnů v běžném provozu na jedno nabití.
- Odolné vůči povětrnostním podmínkám a působení vody.
- Může být vybavena přijímačem GNSS a rádiovým modulem s dlouhým dosahem.
Aplikace pro dispečink:
- Vzdálený dohled nad systémem.
- Zobrazení poloh palubních jednotek.
- Zobrazení okolních personálních jednotek.
- Zobrazení stavu komponent systému.
- Vzdálená správa systému.
Další možnosti systému:
- Evidence pracovníků na pracovišti.
- Man-Down – odeslání žádosti o pomoc v případě detekce pádu a stavu bez pohybu.
- SOS-Button – odeslání žádosti o pomoc po stisku tlačítka.
- Kontakt s pracovníky na odloučených pracovištích.
- Předcházení kolizím strojů s pevnými překážkami nebo strojů a vozidel mezi sebou.
- Sledování provozních stavů strojů a vozidel.
CIS-ISI – Sledování osob, zboží a materiálu
Díky systému CIS-ISI lze splnit i velmi specifické požadavky. Například systém sledování různých produktů nebo zařízení pro výrobu, bezpečnostní složky, těžařské firmy i nákupní centra. Díky této technologii dokážete sledovat osoby, výrobky, kontejnery, vlaky, výbušniny, a to i v podzemí.
Dokážete tak velmi přesně identifikovat pozici zájmového objektu jak ve vnitřních prostorách tak ve vnějším prostředí a to dokonce ve 3D.
Velmi jednoduše na mapě vidíte, kde se objekt vašeho zájmu nachází. Se systémem CIS-ISI můžete provádět zpětnou hloubkovou analýzu dat.
Co je možné nabídnout:
- Jednoduchá instalace a zprovoznění systému.
- Přesnost +/- 1 m.
- Okamžitě znáte přesnou polohu, ale i výšku umístění Vašeho produktu ve 3D.
- Řešení pomocí technologie RFID (Radio Frequency Identification) – radiofrekvenční systém identifikace.
- Různé druhy TAGů.
- Výstup v grafické podobě pomocí webové i mobilní aplikace.
- Možnost využití mobilního zařízení – PDA kdekoliv ve výrobní hale.
- Vlastní technická podpora systému.
![](https://edev.autocont-ipc.cz/wp-content/uploads/2020/09/rfid-tag.png)
ISI – Sledování horníků v dolech
Hornická profese je velmi náročná, proto je potřeba chránit zdraví a život pracovníků v dolech a dalších nebezpečných provozech.
Každý pracovník má na opasku nebo přilbě připevněn speciální TAG, který je trvale připojen do bezdrátově sítě. Pracovník si dokáže pomocí nouzového tlačítka přivolat pomoc. Je-li pracovník 3 minuty nečinný pak systém vyhlásí na daného pracovníka (TAG) poplach. Díky tomu lze téměř vždy zachránit danému člověku život…

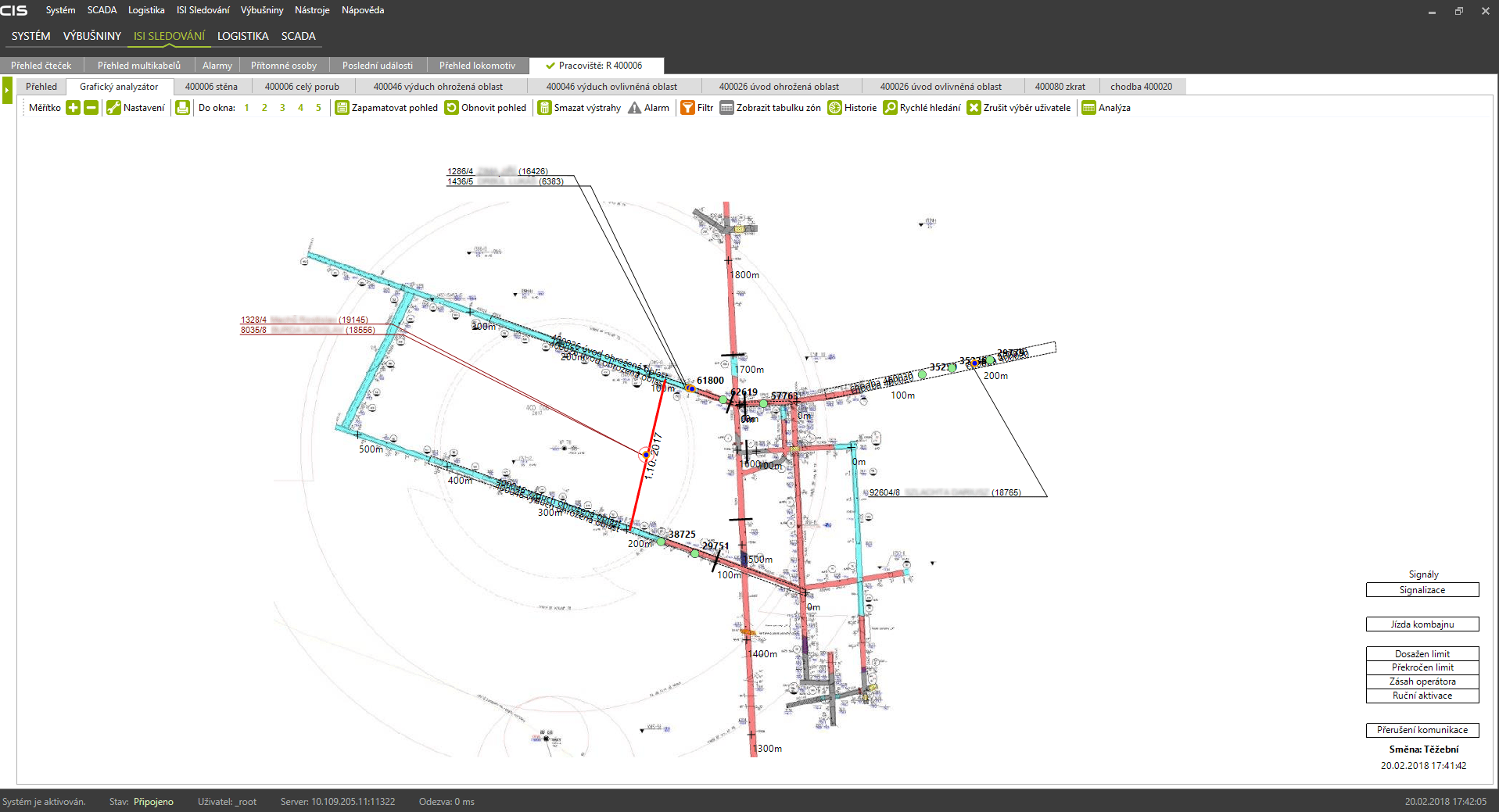

Na mapě vidíte v reálném čase, kde se který pracovník (TAG) nachází i s mnoha dalšími parametry.
Popis funkce systému:
- Systém je založen na technologii RFID 868 MHz.
- Principem je měření a porovnávání síly rádiového signálu (RSSI).
- Dvě RFID čtecí zařízení vytvářejí bránu (gateway), která definuje hranice sledované oblasti a rozlišuje směr pohybu identifikačních tagů.
- Na základě detekce jednotlivých signálů identifikačních tagů, které mají pracovníci na opasku, je určena zóna, kde se identifikační tag nachází.
![](https://edev.autocont-ipc.cz/wp-content/uploads/2020/09/isi-doly.png)
Co je možné nabídnout:
- Jednoduchá instalace a zprovoznění systému.
- Splňuje normu ATEX.
- Plně nezávislý na jiných bezdrátových technologiích (využíváme technologie RFID).
- Výstup v grafické podobě pomocí webové i mobilní aplikace včetně interaktivní mapy.
- Přesnost +/- 10 m.

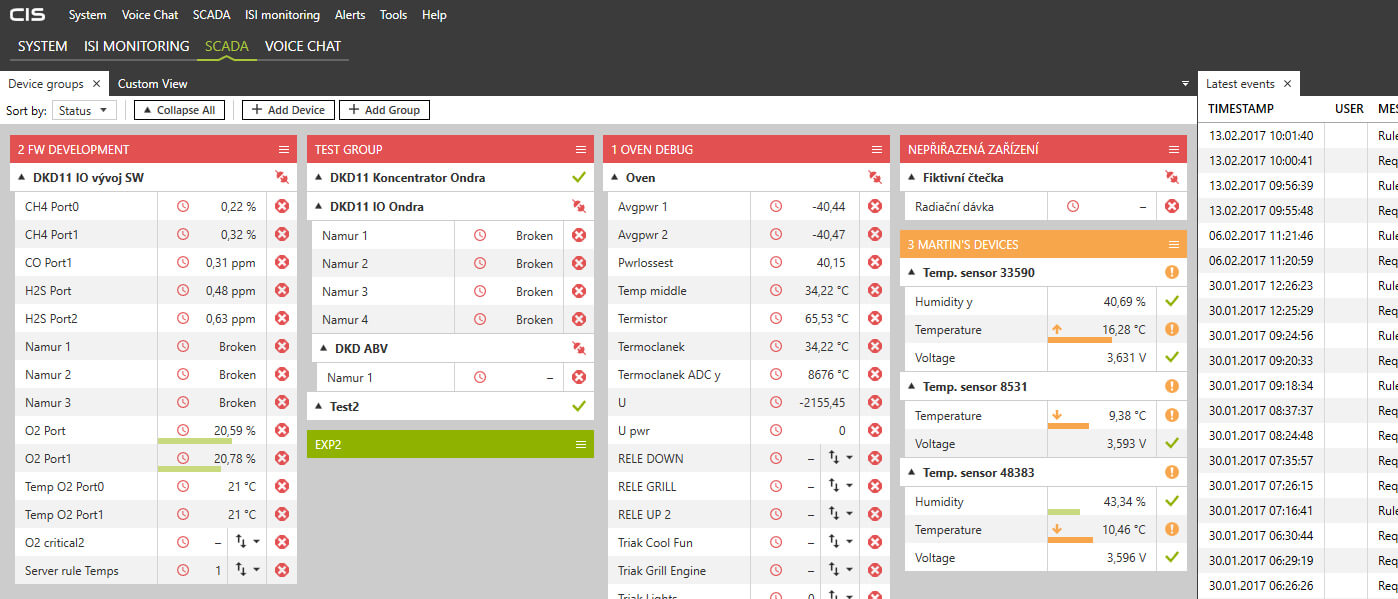

- Sledování teplot.
- Sledování výbušného prostředí.
- Automatický alarm při podezření na úraz pracovníka.
- Hromadný zvukový alarm pro vyhlášení stavu nouze k opuštění nebezpečného prostředí pro všechny pracovníky (TAGy).
- Manuální alarm v případě hrozícího nebezpečí.
MediLoc – Lokalizace osob a vybavení ve zdravotnických zařízeních
Základní vlastnosti systému:
- Funguje tam, kde není k dispozici GPS signál (uvnitř budov, garáže, ve skladech, atd.).
- Slouží k lokalizaci osob nebo materiálu/vybavení, vybavených aktivním lokátorem.
- Je určen pro spolupráci s nemocničním informačním systémem (NIS).
- Neuchovává žádná osobní data.
- Poskytuje grafické rozhraní, se zobrazením mapy budovy a pozicí lokalizovaných osob nebo materiálu/vybavení.
- Nenarušuje komerčními systémy bezdrátové komunikace (Wi-Fi, Bluetooth).
- Lze jednoduše rozšiřovat pro pokrytí specifických požadavků zákazníka.
Nasazení systému v praxi:
- Pacient nebo návštěva si naskenuje ve výdejním kiosku u hlavního vchodu do budovy svoji kartu pojištěnce.
- Výdejní kiosek odešle údaje o pacientovi do nemocničního informačního systému (NIS) spolu s číslem přiděleného osobního lokátoru.
- Výdejní kiosek vydá přidělený osobní lokátor.
- Od této chvíle systém lokalizuje polohu osobního lokátoru (pod jeho číslem) v budově.
- Při odchodu z budovy odevzdá pacient osobní lokátor do sběrného zařízení.

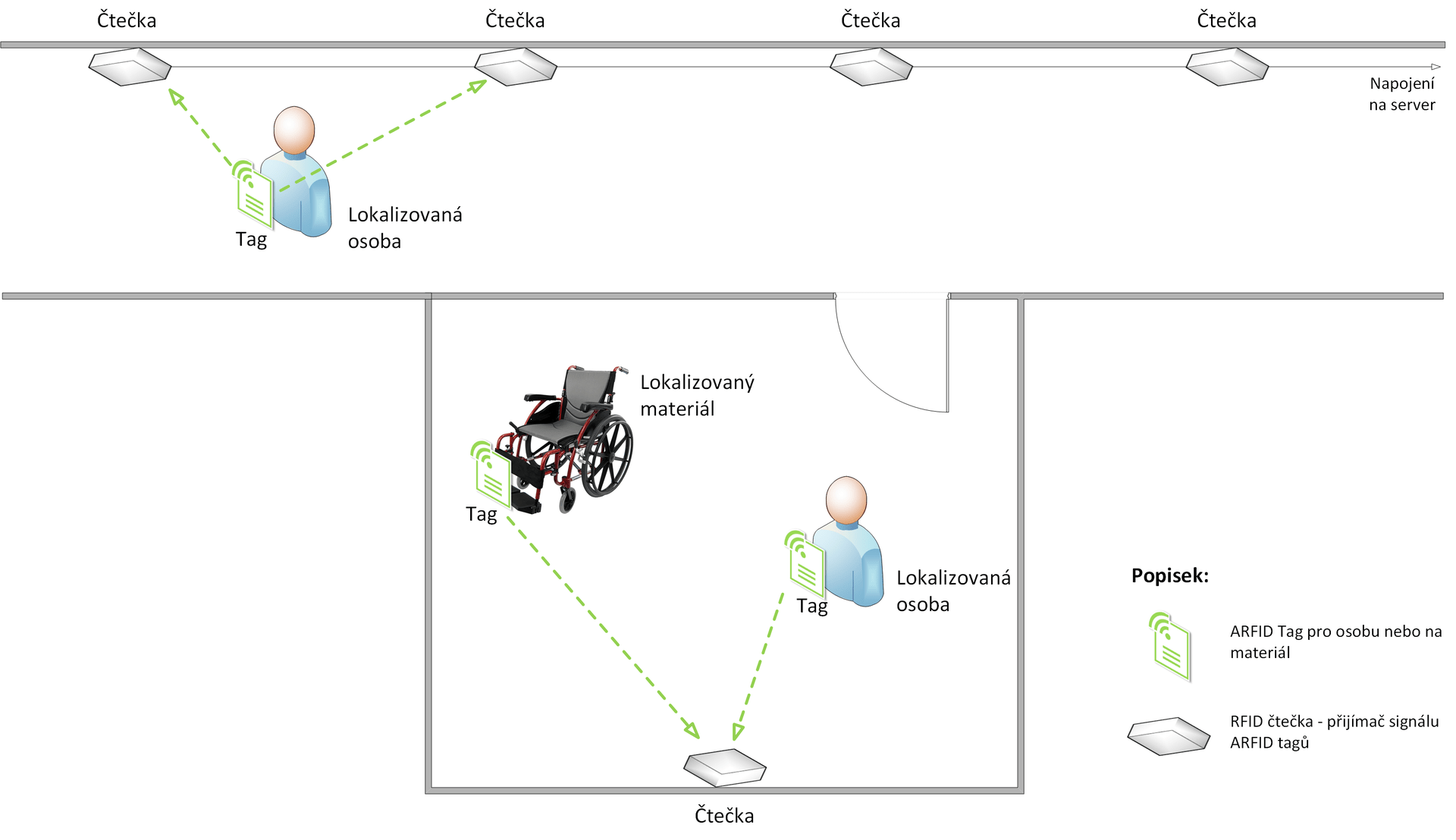

Princip lokalizace:
- Podél monitorovaných prostor jsou rozmístěny RFID čtečky.
- Osoby jsou vybaveny osobním lokátorem (ARFID Tag).
- Sledovaný materiál/vybavení je osazeno obdobnou formou lokátoru (ARFID Tag).
- Takto vybavené osoby nebo materiál/vybavení jsou systémem lokalizovány a jejich poloha je zobrazena na mapě/plánu budovy.
Příklady použití:
▶ Pacient se v daném čase nedostavil do ordinace.
• Lékař se dotáže do NISu a MediLocu, zda je pacient v budově, popř. si zobrazí jeho polohu.
▶ Pacientovi se při přesunu mezi ordinacemi udělá nevolno.
• Pacient stiskne panikové tlačítko na osobním lokátoru.
• Systém okamžitě zjistí jeho polohu a tuto informaci odešle ve formě alarmu do NISu.
• Na sesterně se zobrazí alarm s polohou pacienta v mapě budovy.
▶ Zpětně byla zjištěna nebezpečná nákaza u pacienta.
• Dotazem do systému MediLoc se zpětně dohledá kde a kdy se pacient pohyboval.
• Systém pomůže s vyhodnocením, s kým se mohl pacient dostat do kontaktu.
▶ Z nemocnice je odvezen sledovaný materiál/vybavení (kolečkové křeslo, skládací lůžko).
• Systém dohledá poslední lokalizovanou polohu, čas a čísla osobních lokátorů v nejbližším okolí.
• Personál nemocnice může v NISu identifikovat osoby, které s vybavením naposledy manipulovaly.
▶ Starší pacient při přesunu mezi ordinacemi ztratí orientaci.
• Pacient přistoupí k nejbližšímu informačnímu kiosku (dotykové LCD na zdi) a stiskne tlačítko „Navigovat“.
• Systém se zeptá NISu, kam byl pacient odeslán a na základě jeho současné polohy vykreslí v plánu budovy cestu do ordinace.
