Moduly přepěťové ochrany vedení RS-485 (popř. RS-422) zabezpečují datovou komunikační linku proti indukovaným přepěťovým špičkám.

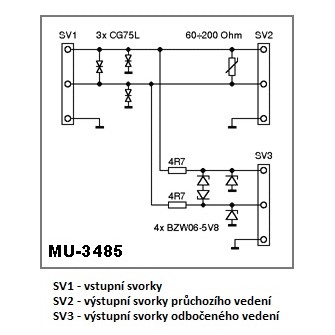

Modul MU-3485 obsahuje ochranné bleskojistky CG75L doplněné transily a zajisťuje druhý stupeň ochrany vedení. Kromě samotné přepěťové ochrany umožňuje navíc nastavit zakončovací impedanci vedení v rozmezí 60 až 220 Ohmů, popř. ji ponechat nezapojenou.
Modul MU-3485 je koncipován pro dvouvodičové vedení standardu RS-485, alternativně je však lze použít i pro vedení RS-422 (dva moduly, jeden pro každý pár vedení).
Technické parametry:
| Typové označení | MU-3485 |
|---|---|
| Komunikační linka | RS-485 (popř. RS-422) |
| Zakončovací impedance | 60÷200? (popř. impedance vyřazena) |
| Krok nastaveníimpedance | 10? |
| Základní ochranné prvky | 3x bleskojistka (průchozí i odbočené vedení) |
| Typ bleskojistky | CG75L (CP Clare) |
| Doplňkové ochranné prvky | 4x transil (pouze odbočené vedení) |
| Typ transilu | BZW06-5V8 |
| Vložená impedanceodbočeného vedení | 2x 4,7? |
| Mechanické provedení | Modulbox 3M |
